Afficher la description d'un élément dans une note

lier une note a un element - enterprise architect

Comment afficher dans une note de diagramme le texte contenu dans la description d'un élément ?

Vous pouvez afficher dans une note représentée graphiquement sur un diagramme et reliée à un élément (cas d'utilisation, classe...), le texte renseigné dans l'élément, dans ses scénarios, ses contraintes, ses exigences...

La procédure à suivre consiste à sélectionner sur le diagramme l'élément souhaité, afficher son menu contextuel (clic droit) et cliquer sur Add | Note.

Sélectionner ensuite le lien qui relie l'élément et la note que l'on vient de créer pour afficher son menu contextuel et cliquer sur Link this Note to an Element feature...

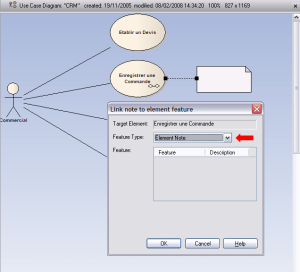

A l'écran Link note to element, sélectionner par exemple dans la liste Feature Type la valeur Element Note si vous souhaitez que soit affiché graphiquement dans la note le descriptif saisi dans le champ Notes de l'élément.
Cliquer sur OK pour terminer.
