Afficher une image graphique dans un diagramme

image manager - enterprise architect

Comment afficher une image graphique (PNG, JPG, GIF, BMP...) dans une diagramme ?

L'affichage d'une image graphique dans EA passe par l'utilisation de l'élément Boundary auquel on attache le fichier d'image souhaité.

La procédure à suivre est la suivante :

  • Insérer un Boundary dans le diagramme en effectuant par exemple un glisser-déposer depuis la boîte à outils (située dans la zone intitulée Common).
    A l'affichage de la fenêtre Boundary Properties, conserver les valeurs par défaut et cliquer sur OK.

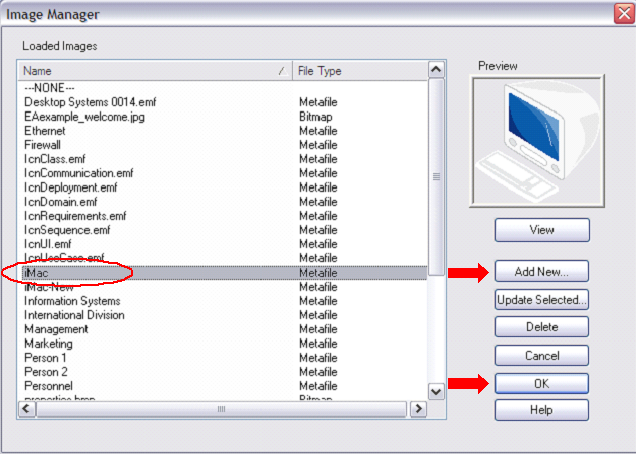

  • Afficher ensuite la fenêtre Image Manager en passant par le menu contextuel du Boundary (clic droit une fois sélectionné) et en sélectionnant Appearence | Select Alternate Image... ou bien directement via le raccourci clavier Ctrl + Maj + W.
  • Importer une nouvelle image pour l'ajouter à la liste Loaded Images en cliquant sur le bouton Add New....
  • Sélectionner enfin l'image dans la liste et cliquer sur OK pour l'afficher dans le Boundary.
