Masquer le numéro de séquence pour un message particulier

Comment masquer le numéro de séquence pour un message en particulier dans un diagramme de séquence ?

label visibility - enterprise architect

Il est parfois utile dans un diagramme de séquence qui modélise à la fois le scénario nominal et plusieurs scénarios alternatifs d'un même cas d'utilisation, de masquer le numéro de séquence des messages faisant référence aux scénarios alternatifs.

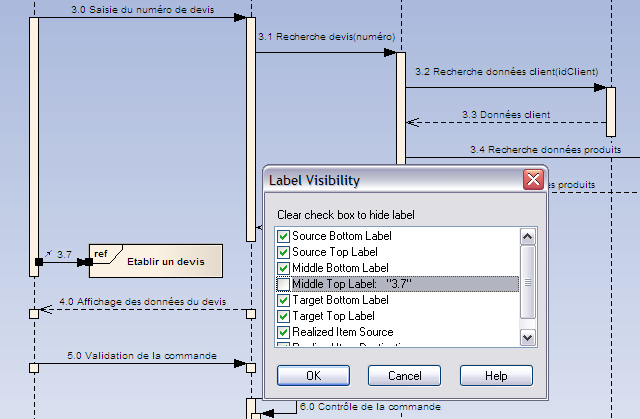

Pour y parvenir, sélectionner dans le diagramme le message pour lequel la numérotation ne doit pas être visible, afficher le menu contextuel par un clic droit de la souris, sélectionner Set Label Visibility... dans le menu.
Décocher ensuite le libellé commençant par Middle Top Label: puis cliquer sur OK.
