Afficher les caractéristiques techniques d'un noeud

Comment afficher les caractéristiques techniques d'un noeud (CPU, Mémoire, Disque...) ?

L'affichage des caractéristiques techniques d'un noeud (ou Node en anglais dans EA) sur un diagramme de déploiement est possible en détournant la fonctionnalité d'affichage de l'état d'exécution (Run State en anglais) d'un Objet du Diagramme d'Objets.

set run state node - enterprise architect

Pour cela, renseigner chacune des caractéristiques techniques depuis l'écran Set Run State disponible via le raccourci clavier Ctrl + Maj + R après avoir sélectionné le noeud dans le diagramme.

Cet écran peut également être affiché depuis le menu contextuel du noeud (par un clic droit) en choisissant Advanced | Set Run State... dans le menu.

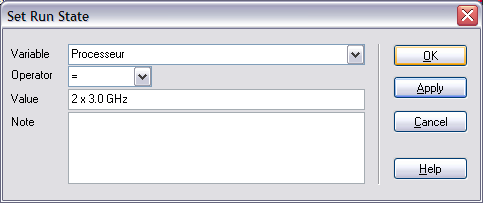

Pour afficher par exemple Processeur = 2 x 3.0 GHz, renseigner à l'écran Set Run State la valeur Processeur pour le champ Variable, choisir l'opérateur = dans la liste Operator et saisir enfin la valeur 2 x 3.0 GHz pour le champ Value.
Terminer en cliquant sur le bouton OK.
